■ 適用范圍
ZH6系列風力發電系統電源電涌保護器主要用于風力發電、鐵路交通、電力、礦山企業、大型工廠、輪船、艦艇等領域特殊的三相交流電源（1000V、690V、660V、400V）系統，有通流量為40KA、60 KA、80KA、100KA、160KA等規格，起防雷防浪涌保護作用。
■技術參數
|
型 號 |
ZH6-C40 |
ZH6-B80 |
ZH6-B100 |
ZH6-B160 |
常用規格型號：
ZH6-C40/3-690
ZH6-C40/4-690
ZH6-B80/3-690
ZH6-B80/4-690
ZH6-B100/3-690
ZH6-B100/4-690
ZH6-B160/3-690
ZH6-B160/4-690 |
|
適用電源 |
400/690V ～50HZ |
|
最大持續工作電壓(AC) |
750V |
|
標稱放電電流(8/20μS) |
20 KA |
40 KA |
60 KA |
80 KA |
|
最大放電電流(8/20μS) |
40 KA |
80 KA |
100 KA |
160 KA |
|
電壓保護水平UP |
≤2800V |
≤3000V |
≤3200V |
≤3500V |
|
單片外形尺寸 |
90×68×36 |
90×68×72 |
|
響應時間 |
<25nS |
|
工作環境 |
－40℃～+80℃，相對濕度≤95% |
|
外殼材料 |
阻燃尼龍 |
|
防護等級 |
IP 20 |
|
配前置熔斷器或斷路器 |
32A |
63A |
63A |
125A |
|
安裝接線導線橫截面積 |
單股硬導線6～25 mm2 多股軟導線6～35 mm2 |
■特點
●I、II級產品通流量大、殘壓低、響應速度快、無續流、響應速度快
●內置溫控斷路技術及熱脫扣裝置，使保護器因過熱、擊穿失效時能自動斷開。
●模塊式設計，多極模塊組合，35mm導軌安裝
●窗口顏色顯示工作狀態，紅色指示產品故障。
●可選擇附帶遙信端子，便于遠程報警控制。（端子耐壓/耐流AC：125V/1A）

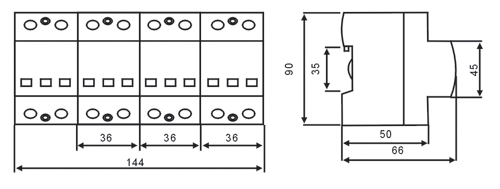

外形尺寸圖
外觀圖及組合運用
|
